Главная >>> Компрессорное оборудование Компраг

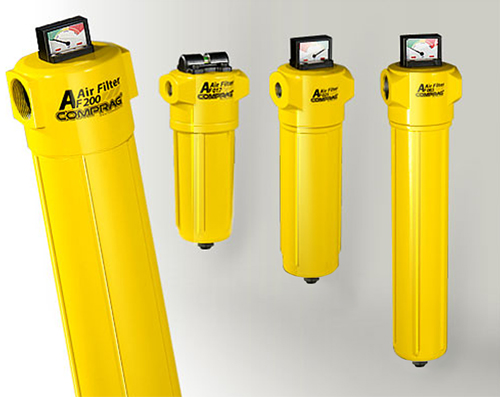

Фильтры для линии сжатого воздуха AF

Фильтры серии AF - надёжный и экономически эффективный метод подготовки сжатого воздуха.




Характеристики

  • 1 Материал фильтрующих элементовтолько от ведущих мировых производителей

  • 2 Большой диапазон степеней очистки для всех областей применения

  • 3 Широкий спектр присоединительных размеров от 1/8” до 3”

  • 4 Дифманометр для отслеживания состояния фильтр элемента

  • 5 Автоматический слив конденсата

  • 6 Максимальное рабочее давление 16 бар

  • 7 Максимальная рабочая температура 80°С

  • 8 Минимальная рабочая температура 2°С

Производительность 0.4 - 37.0 м3/мин

В стандартной комплектации:

  • 1 Индикатор состояния элемента (модели AF-004-017)
  • 2 Дифманометер (модели AF-025-370)
  • 3 Автоматический клапан слива конденсата

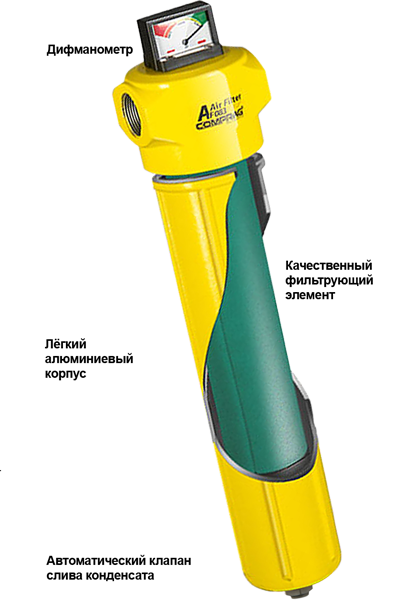

Дифманометр

Визуальный индикатор состояния фильтра.

Индикатор замены фильтрующего элемента.

Качественный фильтрующий элемент

Высокая степень очистки при минимальных потерях давления. Фильтрующий материал самого высокого качества.

Наружный поролоновый слой для впитывания конденсата.

Надёжное резьбовое соединение с корпусом.

Герметичные соединения с использованием прокладок.

Полная степень фильтрация начиная уже с 5% от номинального давления.

Лёгкий алюминиевый корпус

Встроенный в корпус клапан.

Долговечная порошковая окраска.

Съёмный стакан корпуса фильтра. Быстрая и простая система смены фильтрующего элемента.

Специальная форма корпуса для избежания завихрений воздуха. Конденсат не выносится вихревыми потоками обратно в линию.

Надёжная герметизация с использованием сменных уплотнителей.

Клапан слива конденсата

Встроенный в корпус клапан слива конденсата.

Надёжная не требующая сервиса поплавковая система клапана.

Срок замены фильтрующего элемента

При падении давления на 400 мбар увеличение энергозатрат соизмеримо со стоимостью нового фильтрующего элемента.


При падении давления на 700 мбар (максимум) - замена фильтрующего элемента обязательна.

Спецификация фильтрующих элементов

Параметр Грубая фильтрация Основая фильтрация Удаление масел Aктивный уголь
Градация P X Y A
Степень очистки, мкм 5 1,0 0,01 0,01
Макс. остаточное содержание масел, мг/м3 5 0,5 0,01 0,003
Макс. рабочая температура, °C 80 80 80 25
Потеря давления новый элемент, мбар 40 80 100 80
Потеря давления перед сменой элемента, мбар 700 700 700 700
Цвет
Таблица моделей
Артикул Модель Резьбовое
соединение		 Производительноcть
(м3/мин)		 Тип фильтрующего
элемента
14100/301/201/101/001 AF-004-P/X/Y/A 1/4” 0,4 EL-004-P/X/Y/A
14100/302/202/102/002 AF-008-P/X/Y/A 3/8” 0,8 EL-008-P/X/Y/A
14100/303/203/103/003 AF-017-P/X/Y/A 1/2” 1,17 EL-017-P/X/Y/A
14100/304/204/104/004 AF-025-P/X/Y/A 3/4” 2,5 EL-025-P/X/Y/A
14100/305/205/105/005 AF-033-P/X/Y/A 3/4” 3,3 EL-033-P/X/Y/A
14100/306/206/106/006 AF-042-P/X/Y/A 1” 4,2 EL-042-P/X/Y/A
14100/307/207/107/007 AF-050-P/X/Y/A 1.1/4” 5,0 EL-050-P/X/Y/A
14100/308/208/108/008 AF-083-P/X/Y/A 1.1/4” 8,3 EL-083-P/X/Y/A
14100/309/209/109/009 AF-100-P/X/Y/A 1.1/2” 10 EL-100-P/X/Y/A
14100/310/210/110/010 AF-140-P/X/Y/A 2” 14 EL-140-P/X/Y/A
14100/311/211/111/011 AF-200-P/X/Y/A 2” 20 EL-200-P/X/Y/A
14100/312/212/112/012 AF-250-P/X/Y/A 2.1/2” 25 EL-250-P/X/Y/A
14100/313/213/113/013 AF-300-P/X/Y/A 3” 30 EL-300-P/X/Y/A
14100/314/214/114/014 AF-370-P/X/Y/A 3” 37 EL-370-P/X/Y/A
